在工業測控、智能設備等領域，數據采集卡作為連接物理世界與數字系統的橋梁，其性能直接影響數據采集的精度與效率。然而面對 多樣總線類型，以及通道數量、采樣率、分辨率等多維度技術參數，如何從產品中精準匹配自身需求，成為工程師和技術人員的常見困擾。

01明確采集需求

在選擇數據采集卡之前，首先要根據項目對所需數據的不同需求，可對應選擇具有以下功能的采集卡：

模擬量輸入、模擬量輸出、數字量輸入、數字量輸出、計數器

02明確采集設備總線需求

目前廣泛應用的通訊總線包括PCI總線、PCIe總線、CPCI總線、PXI總線、PXIe總線、USB總線、以太網總線等（可根據現場情況選擇采集卡總線）

03明確選型主要參數及標準

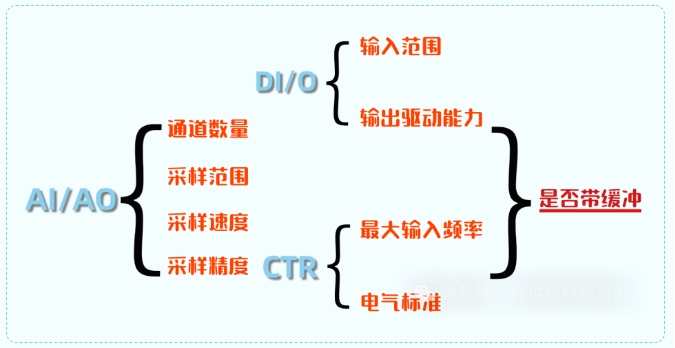

 Tip主要參數選型標準

01AI采樣速率

為了完美還原，或觀察、分析信號采集的細節，通常建議采樣速率為輸入信號頻率的10倍以上。

02AO采樣速率（點頻率）

點頻率和周期點數決定著輸出信號的頻率，信號頻率=點頻率/周期點數。

03采樣精度（可以分為分辨率、誤差）

分辨率：分辨率越高，輸入信號的細分程度就越高，能夠識別的信號變化量就越小

誤差：增益誤差

偏移誤差（由分辨率決定）

04采樣范圍

允許的最大輸入信號范圍，所以要保證輸入信號在對應采樣范圍內（如：±10V、±5V、±2V、±1V）。

DIO/CTR是否帶緩沖

帶緩沖的：

記錄連續完整的點數，支持連續采樣和有限點采樣。

不帶緩沖的：

只記錄當前時間的采樣值，和上一個數據值無任何聯系，僅支持按需單點采樣。

（如果要分析開始采樣到結束采樣的數據的變化狀態或明確需要連續采集，就選帶緩沖；若只保存當前時間的采樣值，就可選擇不帶緩沖）

數據采集卡優勢

多通道和多種信號輸出支持

能夠同時處理和輸出多種類型的信號，如模擬量信號、數字信號和PWM信號等。這種多通道輸出的設計使得數據采集卡適用于復雜的控制和監測系統，能夠在一個系統中集成多個信號源。

高精度和穩定性

通過先進的模擬數字轉換（ADC）技術和精密的時鐘同步，能夠實現高精度和穩定的信號輸出。這使得它們特別適用于需要精確控制和精準測量的應用。

實時反饋和調節能力

由于通常與計算機或嵌入式系統連接，數據采集卡能夠實現實時數據處理和反饋控制，用戶可以根據實時采集的數據動態調節輸出信號，實現精確的實時控制。

可編程和靈活性

數據采集卡通常支持軟件編程和配置，用戶可以通過編程接口（如API）來靈活控制和調整輸出信號的參數和特性。這種可編程性使得數據采集卡能夠適應不同的應用需求，并支持復雜的控制算法和邏輯。
